鏡框式舞臺劇場中柵頂設計

柵頂是舞臺上重要的結構，根據使用場館結構的特點和功能及所需舞臺機械品種數量的不同，柵頂?shù)慕Y(jié)構形式也不一樣，可分為三種類型：1、簡易式柵頂；2、馬道式柵頂；3、滿鋪式柵頂（分離式柵頂）。它的主要功能是承受所有設備吊點的荷載及部分設備驅動機的荷載，還有檢修和維護設備的平臺作用。

常規的柵頂設計

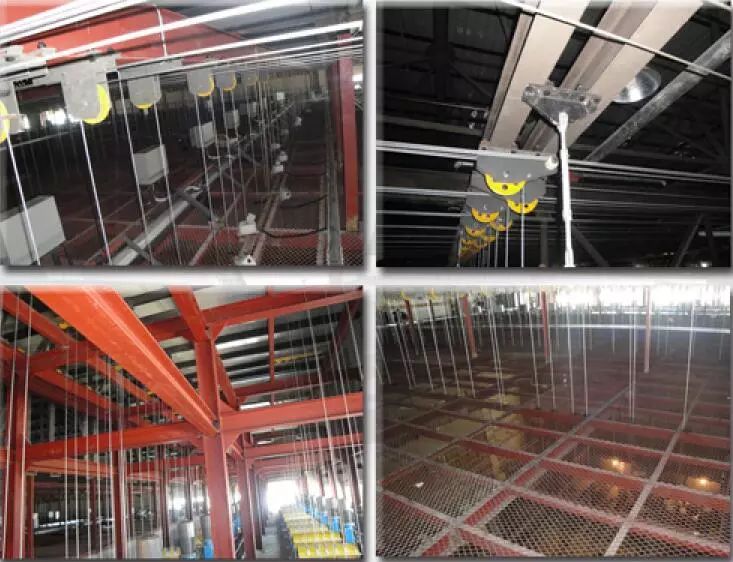

“柵頂”俗稱葡萄架，是舞臺上部用于安裝懸吊設備的專用工作層，并方便檢修。常規柵頂都是“滿鋪”的，即舞臺表演區對應的臺塔頂部全部都是可上人的柵頂（舞臺周邊天橋?qū)?yīng)的局部空間可以沒有柵頂）。為了增強形象感，人們將柵頂和滑輪梁的同層和不同層布置比喻為“跳大繩”和“鉆樹林”兩種方式。

“跳大繩”

所謂“跳大繩”方式，是指柵頂梁和滑輪梁同層布置，滑輪置于柵頂頂面，卷揚機置于柵頂下的天橋上（或卷揚機置于柵頂頂面），此時柵頂上密布水平鋼絲繩，工作人員小腿高度即為一條一條鋼絲繩，行走其上猶如“跳大繩”。

“跳大繩”方式省去了一層鋼結構，降低了造價，對臺塔空間高度的要求也有所降低。缺點是柵頂頂面滿布鋼絲繩，不利于自由單點吊機的使用，也不利于橋架、管線的排布，工作人員行走其上倍感吃力。

所謂“鉆樹林”方式，是指柵頂梁和滑輪梁分層布置，用于固定滑輪的滑輪梁在柵頂之上約2.5 m的位置，卷揚機置于柵頂或柵頂下的天橋上，卷揚機的鋼絲繩先上翻至滑輪梁再下掛吊桿，人行走在柵頂之上，穿過身邊的鋼絲繩，猶如“鉆樹林”。

“鉆樹林”方式增加了一層鋼結構，造價有所提高，但與動輒幾千萬上億元的總造價相比，可認為是以較小的土建代價換取了更為靈活的設備安裝條件和更加舒適的檢修環境。

工作馬道型柵頂設置方式

由于某些原因的限制，一部分老舊劇場和配建禮堂不能使用常規的柵頂設計，舞臺工藝必須采用變通的手法，才能實現業主的使用需求。當常規的柵頂設計不能滿足使用要求時，工作馬道型柵頂就成為了可用的解決思路之一。

結論

• 舞臺工藝設計要始終秉承“一切為演出服務”的理念，在有限的甚至苛刻的土建條件下，為使用者提供更好的硬件條件。

• 工作馬道型柵頂對比“滿鋪”柵頂?shù)膬?yōu)點是用鋼量少，造價低，對建筑空間要求低；缺點是不方便使用單點吊機，各類橋架、管線的布線靈活度低，檢修方便程度低。因此，工作馬道型柵頂適用于等級較低且不使用自由單點吊機的劇場，或是臺塔空間受到某些限制的改造型項目。

• 工作馬道可垂直或平行于臺口方向布置，與“跳大繩”或“鉆樹林”進行排列組合后可以靈活應對不同的現場條件。

• 雖然靈活的工作馬道型柵頂設計在受限的建筑空間條件下可以給舞美設計留下更多的展示空間，但實際上更像是一種補救手段，不應成為廣大新建劇場尤其是專業劇場設計的初衷。如果建筑空間和造價不是十分受限，還是優先推薦“滿鋪”柵頂。

     文章節選自《演藝科技》--《鏡框式舞臺劇場中的工作馬道型柵頂設計》。
